[心得] MOZTECH 太空艙行動電源評測&拆解

看板MobileComm標題[心得] MOZTECH 太空艙行動電源評測&拆解作者
cyc4aa12
(wmzhan)
時間推噓79 推:83 噓:4 →:40

澄清說明
關於文中墨子行動電源的容量算法有誤,他們電池的電壓是3.85V,我誤帶入3.7V,
所以造成在算效率時會比較高,若用3.85V計算後,預估的效率是合理的。
--------------------------------------------------------------------
M01好讀版
https://pse.is/5gy8hb

附註:因完整測試、拆解的圖比較多,
所以這邊只選幾張重要的圖片。
完整的都在Mobile01上。

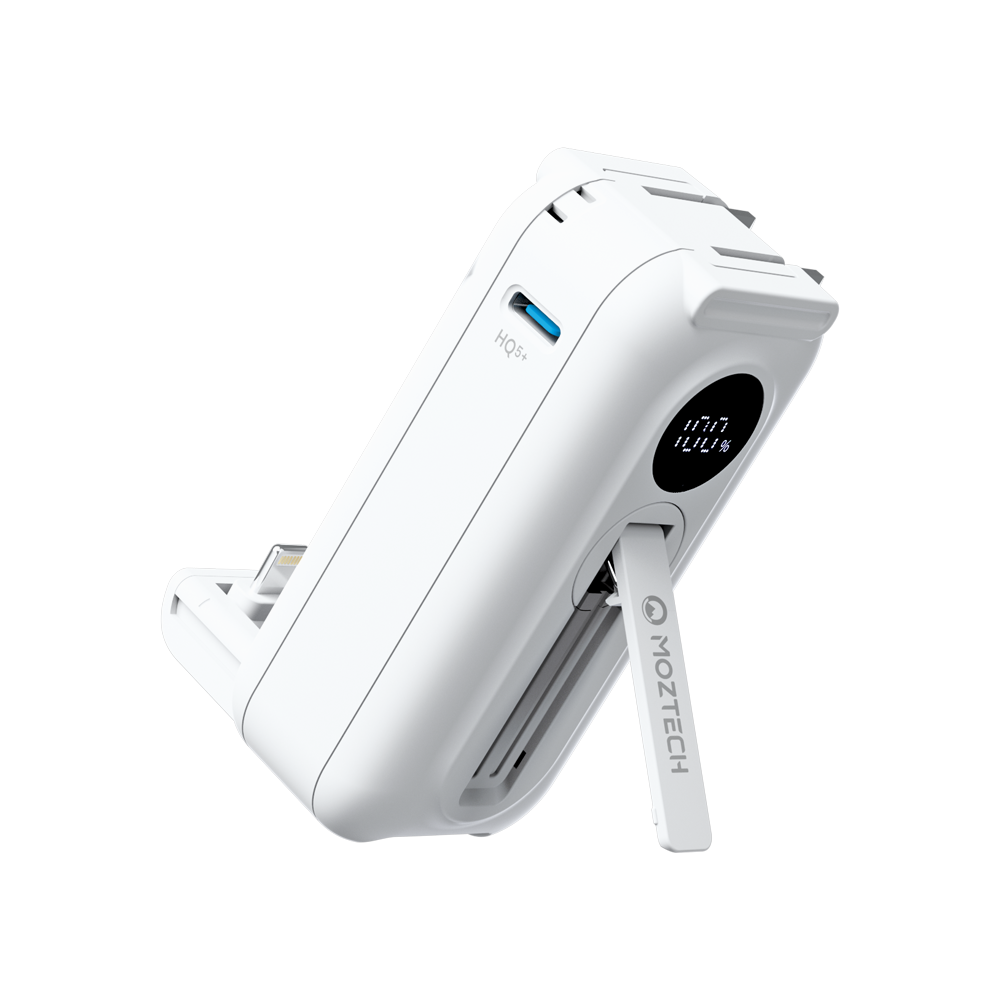

產品外盒標示的規格、特色
http://i.imgur.com/2HPGBly.jpg

圖 MOZTECH 太空艙行動電源評測&拆解

先來測試行動電源模式下的輸出電壓、紋波

一.Type C口經過紫米5A線後測得的數據
5V滿載(3A)
http://i.imgur.com/QAqtm3z.jpg

圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/JaBW1Un.jpg
圖 MOZTECH 太空艙行動電源評測&拆解

9V滿載(2A) 這裡測紋波的圖沒存到,請見諒
http://i.imgur.com/DRhYC8y.jpg
圖 MOZTECH 太空艙行動電源評測&拆解

12V滿載(1.5A)
http://i.imgur.com/mEGVyDI.jpg
圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/677cT0g.jpg
圖 MOZTECH 太空艙行動電源評測&拆解

二.自帶頭上測到的數據
5V滿載(2.1A)
http://i.imgur.com/NXgCrBW.jpg
圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/srAfU1Z.jpg
圖 MOZTECH 太空艙行動電源評測&拆解

再來是充電頭模式下的輸出電壓、紋波

一.Type C口經過紫米5A線後測得的數據
5V滿載
http://i.imgur.com/kJ8nvod.jpg

圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/lKzngiL.jpg
圖 MOZTECH 太空艙行動電源評測&拆解

二、自帶頭上測到的數據
5V滿載
http://i.imgur.com/jZtquag.jpg
圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/xyahZjb.jpg
圖 MOZTECH 太空艙行動電源評測&拆解

測試部份結束,Mobile01上有完整的測試資料。

接下來是拆解,這裡只放拆解的圖片,分析的部份也麻煩移駕到M01。

http://i.imgur.com/ZstcC7s.jpg

圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/SureZ7h.jpg
圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/ZkKOQ7b.jpg
圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/m23gnlm.jpg
圖 MOZTECH 太空艙行動電源評測&拆解
http://i.imgur.com/VHrI6Kn.jpg
圖 MOZTECH 太空艙行動電源評測&拆解

-----
Sent from JPTT on my Samsung SM-S9080.

--

※ PTT留言評論
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 49.216.133.82 (臺灣)
PTT 網址

DavidXie 12/26 13:11lightning潔ㄊㄡ要有mfi認證是基本

k97231 12/26 13:21先推

timk7 12/26 13:27這SMD打件打成這樣...

保險絲都沒footprint了,smd打歪也不意外了。

※ 編輯: cyc4aa12 (49.216.133.82 臺灣), 12/26/2023 13:29:22

hangtenboy 12/26 13:33一樓要潔什麼頭

timk7 12/26 13:37剛沒注意到fuse,實在是笑死人XD

NoneWolf 12/26 13:49好歪

Sron 12/26 13:56感謝滅火

kalmia 12/26 13:59不拆不曉得這麼土炮

timk7 12/26 13:59IC Pin腳連錫,電容二極體也連錫,這剛畢業焊的吧

khhuang1 12/26 14:02這電路板也太爛了吧..像是土炮的

khhuang1 12/26 14:02炸了也不意外

hedgehogs 12/26 14:05說高職生焊的都嫌侮辱

f396761440 12/26 14:09這家產品前陣子出問題

f396761440 12/26 14:09都上新聞了

ian1235764 12/26 14:09難怪會上新聞

f396761440 12/26 14:15https://reurl.cc/Qe76rO

cyhscat 12/26 14:16依託答辯

Spongebob 12/26 14:24炸起來~

canlest 12/26 14:26推樓樓上

ar109982 12/26 14:27焊成這樣品保部門還有臉貼PASS?

pmes9866 12/26 14:29我OK你先買

lianpig5566 12/26 14:29爆炸好像不意外XDDD

piggy51350 12/26 14:31炸掉就拿去公益信託阿 有差嗎

realbout 12/26 14:31好險我買雙全飛利浦的.....不會是他們加代工的吧XD

als60907 12/26 14:32我ok你先買

n74042300 12/26 14:33炸起來??

khhuang1 12/26 14:40專割網紅粉絲的團購品

piggy51350 12/26 14:42錢都拿去葉配 買到撞到 爽

Horn5201 12/26 14:49不如買qb818

jason90814 12/26 15:08台灣現在很多這種啊 貼牌宣傳一下就一堆人買

jason90814 12/26 15:08打開看內在根本是____

jasop 12/26 15:08看到圖就笑了

peter700 12/26 15:11不會爆炸我可是不買的喔

suichui 12/26 15:11感謝

sigma9988 12/26 15:13料件做工看起來頗爛 網美團購收割一波 可憐哪

yankeefat 12/26 15:14這真的智商稅了

yankeefat 12/26 15:41https://i.imgur.com/pCjzgOy.png

圖 MOZTECH 太空艙行動電源評測&拆解

x0321j 12/26 15:44這做工我買威剛就好

karkkunt 12/26 15:51現在沒護衛軍了嗎XD 之前LINE群有人說負面都會被圍

davidaustin 12/26 15:59為啥不直接買紫米

lxf 12/26 16:01這是什麼情況XD

ninjapan 12/26 16:12我姊之前買了一顆他們家那顆大顆的 現在都不敢用了

asdf1944 12/26 16:18高職生也不會焊成這樣吧...

ji3g4zo6 12/26 16:18笑死 我自己拿熱風槍錫膏都焊的比較好看

daae 12/26 16:20笑死 我我60元的烙鐵焊的都比他好看

sigma9988 12/26 16:44數位顯示上方的電容是爆一顆了嗎

這部份應該是我拆小板的時候不小心夾爆的sorry 還沒拆之前是好的,雖然沒對到焦,但還是看得出來

http://i.imgur.com/DIx2rez.jpg

圖 MOZTECH 太空艙行動電源評測&拆解

kimula01 12/26 16:49這品質...配上這架格我真的不知該怎麼評價

rabbit83035 12/26 16:51圖打開我都笑了

willson1211 12/26 16:58還好完全不買這種多合一的,感覺很不耐用

※ 編輯: cyc4aa12 (49.216.133.82 臺灣), 12/26/2023 17:02:01

tpjerry 12/26 17:03我們公司rework成這樣準被罵的 還不要說是出貨品

SaberMyWifi 12/26 17:08FB一堆人反應接頭拉不出來快笑死,什麼爛東西XDDD

coneflwer 12/26 17:12誰買誰傻b

xx456654tw 12/26 17:48感覺是高職生焊的水準

in9e5 12/26 17:56板子瞎78亂焊

darvish072 12/26 17:58這種垃圾玩意還敢拿出來賣,簡直害死人

Tomberd 12/26 18:10焊成這樣這連高職生看了都會笑吧

Uncontinue 12/26 18:20這在焊三小啊 比手焊都不如吧

joy159357 12/26 18:27手工感很足哦!

jason264166812/26 18:36爆炸牌

Deparic 12/26 18:38這什麼大便焊接笑死

me322kimo 12/26 18:38https://i.imgur.com/YmwECTc.png

圖 MOZTECH 太空艙行動電源評測&拆解

roger840410 12/26 18:38最火的新品

me322kimo 12/26 18:39沒有m1還是mi晶片我可不敢用哦XD

timk7 12/26 18:41所以SW6201是所謂的M1?

timk7 12/26 18:43https://i.imgur.com/YFz8Jkh.jpg

圖 MOZTECH 太空艙行動電源評測&拆解

ElrosHsun 12/26 18:52賺爛了賺爛了

wwwhineta 12/26 19:05這板子什麼時候炸都不意外

s6525480 12/26 19:07手作 藝術

wu0119 12/26 19:19這焊錫跟狗啃沒兩樣,電阻歪成這樣,沒人在Q嗎

luludream 12/26 19:20零件也打太歪了

rz759 12/26 19:33網紅爆款(物理)還有人會買嗎?

rz759 12/26 19:33感覺粉專清得很乾淨,清一色都是加油聲

j198811 12/26 20:20我高中時都焊的比這狗啃好看

m381249 12/26 20:26ㄏㄏ完全不意外

lonelysin 12/26 21:15這什麼新型垃X炸X

ga495877 12/26 21:20紅明顯,拜託別被公關下架

bluenova 12/26 21:25到底怎麼焊的==

chehsien 12/26 21:27幾乎所有行動電源都是中國製阿 所以到底有推薦哪個

chehsien 12/26 21:27做工好的

不是中國製的不好,充電頭網上面有很多拆解文章,幾乎都是不錯的,至少內部不會像這樣潦草。

LPMO 12/26 21:34煙火系列二

※ 編輯: cyc4aa12 (49.216.133.82 臺灣), 12/26/2023 21:39:14

spfy 12/26 21:55這篇沒提到中國製的不好吧 這麼爛也不簡單欸

MasterHsieh 12/26 22:00這是什麼夾娃娃機的雜牌嗎

cutejojocat 12/26 22:00中國製很多貼片元件都比這個正多了

Uncontinue 12/26 22:44這不管在哪國都是不及格的打件品 不用扯中國

wuliou 12/26 22:55學生焊成這樣可能都被當掉了竟然還能出貨笑死

wuliou 12/26 22:56充電頭網拆過的隨便選一個都贏

timk7 12/26 23:09跟中國製哪有什麼關係,基本製程打件是不會歪的好

timk7 12/26 23:09嗎XD,這個人工焊接比學生還爛,還能出貨喔XD

ctes940008 12/26 23:16這怎麼焊接的啊?

davidaustin 12/26 23:25隨便買個小米的都屌打-.-

TZephyr 12/26 23:35智商稅

ppc 12/26 23:36我印象連股癌都葉配過這家的產品XD~

janus7799 12/26 23:48推 這世界需要多點你這種人

bnn 12/26 23:52這牌子這樣不爆炸才奇怪

mdfkmdfk 12/27 00:19那個QC Pass貼了不會心虛嗎

ht941031000012/27 00:44上面幾個說ok的是真的ok嗎

LPMO 12/27 00:47我ok你先買

※ 編輯: cyc4aa12 (123.192.159.75 臺灣), 12/27/2023 02:43:08

AAPL 12/27 04:39網紅割韭菜商品一律不碰

smallblack 12/27 07:02這品質 這價錢XD

smallblack 12/27 07:02可以加碼拆另一個有上新聞的型號嗎

gary8442 12/27 08:22學生焊成這樣肯定被當掉www

dowbane 12/27 09:15產品工藝使用這看不到啦,行銷砸多一點錢就對了

dowbane 12/27 09:15使用者*

kobenature 12/27 09:20出問題時FB一堆洗很負責 反而覺得這品牌很怪

theclgy2001 12/27 10:06說實在行銷比較重要 賺錢的方法寫在六法全書

alonli 12/27 10:32自己爛就要扯一下中國 膝射反應

haxumi 12/27 12:36這家靠網紅行銷 團購一直開

Alllllogo 12/27 16:40推,心得

homebox0923 12/27 17:33少扯中國好嗎,人家打件比這個正常多了

anonymity3 12/27 17:49在社群上質疑品管就被踢群了 要買的要三思

appleonatree12/27 18:54這是什麼垃圾 高職生一年級都沒焊那麼爛

JasonLo 12/27 20:46何不買小米就好 買這什麼鳥毛雜牌

d99224003 12/27 21:12比我不是本科的焊得醜==

tofukingkion12/28 02:25我沒事自己拿烙鐵玩都沒這麼慘........

jim924211 12/28 02:41比我高一焊得還醜xdd

a3353716 12/28 03:35想看另一家lapo的內部長怎樣XD

justicebb 12/28 06:37產地伊拉克

terry1043 12/28 11:34買小米都比這家好多了

yeng1217 12/28 11:54質疑品管就被退群 看來是買信仰的ww

yeng1217 12/28 11:56之前爆炸的型號拆開不知道長什麼鳥樣

nosugartea 12/28 12:19這大學生焊的吧…技職體系找不到這種程度的

mount10 12/28 15:20真的是還好當初沒有買欸

Ptt911 12/28 20:22

gbcg9725 12/29 00:30焊成這樣真不簡單

nrsair 12/29 09:20噁心的焊接

khhuang1 12/29 16:35原po在mobile01上的貼文是用一個新註冊的帳號,會不

khhuang1 12/29 16:35會被打成是網軍啊?XD
